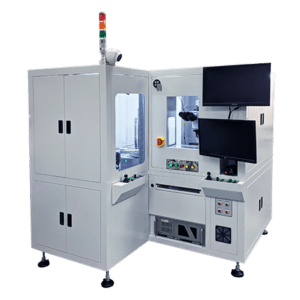

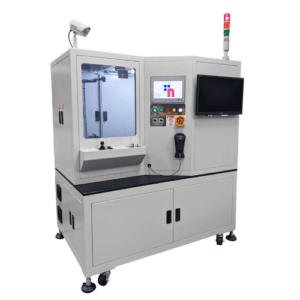

Wafer Auto Inspection TM/AOI (OM/IR)

全自動晶圓檢查機

降低操作人員觸碰到晶圓,而造成晶圓髒污或受損的機率。

本機優點:

  • 台灣在地開發製造,可降低設備成本。
  • 高潔淨度。
  • 可依需求搭配 OM/IR/X-ray 等光學系統。
  • 封閉式架構,具高潔淨度。
  • 具NG點重現性。
設備類別

描述



 本機說明:

晶圓直徑(Wafer size)
  可支援最大晶圓尺寸到 12″。(可支援鐵框)



晶圓載入載出模組(Wafer load/unload module)
晶圓數片(Mapping)功能,可有效偵測有片、無片、錯片、凸片及疊片(晶圓無翹曲)



對準器模組(Aligner)
  • 可為透明片或非透明片做微米等級的精準對位。
  • 自動對圓心,可依Notch、十字mark、特徵,做角度擺正。



巨觀檢測 ( Macro Inspection ) 巨觀檢測 ( Macro Inspection )
  • 可依客戶需求選擇光源。
  • 可供人員目視做正面、背面、背面邊緣檢查。
  • 可手動調整搖桿,任意調整旋轉角度。也可設定檢查角度,進行自動旋轉調整角度。
  • 可做NG片紀錄。
  • 站點可依製程選擇使用。



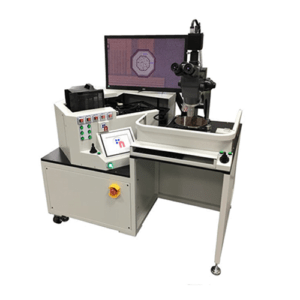

微觀檢測 ( Micro Inspection ) 微觀檢測 ( Micro Inspection )
  • 光學系統可依客戶需求搭配。(OM/IR/X-RAY)
  • 可設定多點檢查點位。
  • 站點可依製程選擇使用。
  • 自動幾何量測功能:點、線、圓、弧、角度、間距、夾角、影像濾雜點等功能,並輸出量測報表。
  • 晶圓自動擺正功能(±0.1°)。
  • 遇晶圓翹曲時鏡頭可自動修正對焦。
  • 自動選擇倍率。
  • 可定點拍照。
  • 具NG點重現性。



控制元件
PC BASE



選配需求( Option )
  • 晶圓翹曲片處理(<10mm)
  • 支援 Mapping file 功能
  • Wafer ID(OCR 限定Semi標準字型)
  • 讀取Barcode/RFID/2D code
  • 深度量測。
  • 晶圓厚度量測。
  • 跨境量測。
  • 光學尺。
  • 靜電解決方案。
  • 資訊傳輸系統(SECS/GEM)
